배관 시스템에 보조 재료가 중요한 이유는 무엇입니까?

산업용 배관 시스템에서는 보조 재료 시리즈 옵션 액세서리가 아니라 시스템 밀봉 무결성, 안정성 및 장기적인 신뢰성을 보장하는 핵심 구성 요소입니다. 플랜지 개스킷 및 유연한 커넥터부터 파이프 클램프, 노즐 및 기계 부속품에 이르기까지 이러한 보조 재료는 파이프라인의 압력 지지 용량, 매체 호환성 및 유지 관리 주기에 직접적인 영향을 미칩니다. 엔지니어링 실무 데이터에 따르면, 파이프라인 누출 사고의 약 80%는 부적절한 보조 재료 선택 또는 잘못된 설치로 인해 발생합니다. , 메인 배관자재 자체의 결함이라기 보다는. 따라서 보조 재료 시리즈를 과학적으로 구성하는 것은 화학 처리, 수처리, 의약품 제조 및 관련 응용 분야에서 산업용 배관 시스템의 안전한 작동을 보장하는 기본 단계입니다.

플랜지 개스킷 시리즈: 씰링 시스템을 위한 최전선 방어선

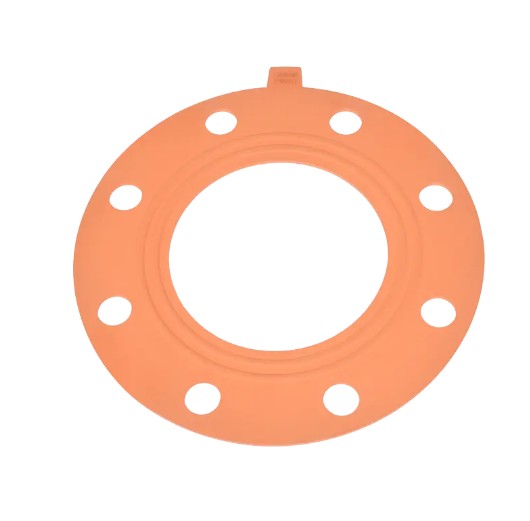

플랜지 개스킷은 매체 누출을 방지하는 파이프라인 조인트의 중요한 밀봉 요소입니다. 재료 구성 및 작동 조건에 따라 일반적인 플랜지 개스킷 유형에는 EPDM(Ethylene Propylene Diene Monomer), FPM(Fluorocarbon Rubber) 및 EPDM PTFE 복합 개스킷이 포함되며, 각각은 다양한 온도 범위 및 화학적 환경에 적합합니다.

주요 가스켓 재질의 성능 비교

사양 시스템 및 선택 필수 사항

플랜지 개스킷 사양 시스템은 다음과 같은 공통 사양과 함께 공칭 직경(DN) 표준을 따릅니다. DN15(D20), DN20(D25), DN25(D32), DN32(D40) , 저압에서 고압까지 다양한 응용 분야를 포괄합니다. 선택은 다음 세 가지 차원에 초점을 맞춰야 합니다.

• 미디어 호환성: 강산이나 알칼리를 운반할 때는 PTFE 복합 가스켓이 선호됩니다. 표준 용수 시스템의 경우 EPDM 개스킷을 사용하여 비용을 절감할 수 있습니다.
• 온도 및 압력 일치: 작동 온도가 150°C를 초과하거나 압력이 PN16을 초과하는 경우 고무 노화 및 파손을 방지하기 위해 FPM 또는 나선형으로 감긴 금속 개스킷을 선택해야 합니다.
• 플랜지 면 구성: RF(Raised Face) 플랜지는 플랫 개스킷에 적합한 반면 MFM(수형 및 암형) 플랜지는 설치 정렬 불량을 방지하기 위해 위치 링 개스킷이 필요합니다.

유연한 커넥터 시리즈: 진동 및 열 변위를 흡수하는 핵심 부품

펌프 장비와 배관 시스템 사이에서 유연한 커넥터는 기계적 진동을 흡수하고 열팽창 및 수축을 보상하는 중요한 기능을 수행합니다. 우수한 내화학성을 갖춘 PPH(폴리프로필렌 동종중합체) 플랜지 플렉서블 커넥터는 화학 배관 시스템의 표준 구성이 되었습니다.

동심 및 편심 유연한 커넥터 간의 적용 차이점

동심 플랜지형 유연한 커넥터는 동일한 파이프 직경의 직선 연결에 적합하며 효과적으로 흡수합니다. 10-15mm의 축 변위 . 반면에 편심 감속기 플랜지형 유연한 커넥터는 다음과 같은 공통 사양으로 서로 다른 파이프 직경 간의 전환에 사용됩니다. D40×32, D50×32, D50×40, D63×32, D63×40 , 직경 전환을 달성하면서 유연한 버퍼링 기능을 유지합니다.

PPH 유연한 커넥터의 기술적 장점

• 화학적 부식 저항성: PPH 소재는 pH 1-14 범위 내에서 대부분의 화학 매체를 견딜 수 있어 산 세척, 전기 도금, 하수 처리 및 기타 부식성이 높은 환경에 적합합니다.
• 온도 성능: 최대 100°C의 연속 작동 온도, 최대 110°C의 단기 허용 오차로 일반적인 산업용 고온 유체 운송 요구 사항을 충족합니다.
• 기계적 강도: 인장강도 25MPa, 항복강도 22MPa로 정격압력 1.5배의 수압시험에서도 파손이나 변형이 발생하지 않습니다.
• 서비스 수명: 표준 작동 조건에서 PPH 플렉서블 커넥터는 서비스 수명이 50년을 초과하도록 설계되어 시스템 유지 관리 빈도가 크게 줄어듭니다.

파이프 클램프 및 기계 피팅 시리즈: 파이프라인 고정 및 장비 유지 관리를 위한 기본 지원

파이프 클램프는 파이프라인 설치 시 없어서는 안 될 고정 요소로 파이프라인 변위를 억제하고 지지력을 균등하게 분배하며 유체 충격으로 인한 파이프라인 흔들림을 방지하는 역할을 합니다. PPH 파이프 클램프는 배관 본체와 동일한 내화학성을 공유하므로 금속 클램프에서 흔히 볼 수 있는 전기화학적 부식 문제를 방지합니다.

파이프 클램프 사양 및 내하중 용량

파이프 클램프 시리즈는 다음과 같은 전체 직경 범위를 포괄합니다. DN15(D20) ~ DN50(D63) , 스냅온 또는 볼트 조임 구조가 특징입니다. DN32 파이프 클램프를 예로 들면 표준 하중 지지력은 다음과 같습니다. 500N , 내부 유체 유속이 4.5m/s에 도달할 때 발생하는 동적 충격력을 견딜 수 있습니다. 다층 파이프라인 병렬 설치 시나리오에서는 층간 간격이 다음으로 유지되는 계층형 배열 전략이 권장됩니다. ≥150mm 유지보수 작업을 용이하게 합니다.

기계 부속품의 기능적 가치

당김 핸들 및 힌지 시리즈 피팅은 주로 장비 인클로저 및 검사 포트 커버의 메커니즘을 여는 데 사용됩니다. 유리섬유 강화 PP로 제작된 견고한 힌지는 단일 장치의 하중 지지 용량을 제공합니다. 80-120kg , 대형 여과 장비 및 원자로 맨홀과 같이 자주 열리고 닫히는 용도에 적합합니다. 소형 경첩은 계측기 상자 및 제어 캐비닛과 같은 경하중 시나리오에 적합하며 표준 장착 구멍 간격은 다음과 같습니다. 25mm×40mm , 표준 판금 컷아웃 치수와 호환됩니다.

나선형 노즐 시리즈: 효율적인 물질 전달 및 분배를 위한 핵심 요소

나선형 노즐은 가스 세정, 냉각, 화재 방지 스프링클러 시스템 및 화학 반응 타워에 널리 사용되는 독특한 나선형 흐름 가이드 구조를 통해 액체를 중공 원뿔 또는 고체 원추형 스프레이로 변환합니다. 그들의 가장 주목할만한 특징은 탁월한 막힘 방지 기능 , 유로 직경이 노즐 출구 직경의 최대 3배이므로 부유 입자가 포함된 순환수 시스템에 적합합니다.

나선형 노즐의 기술 매개변수 시스템

노즐 재질 및 작동 조건 일치

나선형 노즐 본체는 일반적으로 PPH 또는 유리 섬유 강화 폴리프로필렌으로 만들어지며, 노즐 코어에는 세라믹 또는 316L 스테인리스강 인서트가 포함됩니다. 배연탈황(FGD) 시스템에서 슬러리 고형분 함량이 15%-20% , 최소 통로 직경 ≥15mm를 보장하는 전유량 비감소 직경 나선형 노즐을 선택해야 합니다. 반도체 초순수 시스템에서 추출 가능한 이온 함량이 아래로 유지되도록 하려면 PTFE 노즐이 필요합니다. 0.1ppb .

컬러 피팅 시리즈: 식별 관리 및 시스템 시각화를 위한 실용적인 솔루션

유색 파이프 피팅은 다양한 색상을 사용하여 매체 유형이나 프로세스 흐름을 구별하여 배관 시스템 관리 효율성을 향상시키는 효과적인 수단으로 사용됩니다. 대규모 산업 설비에서는 표준화된 색상 코딩을 통해 유지 관리 응답 시간을 단축할 수 있습니다. 30%-40% 오작동 위험을 크게 줄입니다.

권장되는 산업용 색상 코딩 표준

• 녹색: 공정 냉각수, 순환수 시스템
• 파란색: 압축 공기, 계기용 공기 시스템
• 노란색: 화학 물질 전달, 산 및 알칼리 매체 파이프라인
• 빨간색: 방화수, 고온 증기 시스템
• 그레이/블랙: 배수, 배기가스 처리 시스템
• 흰색/투명: 초순수, 식품 등급 매체

유색 피팅의 기본 재료는 표준 PPH로 유지되며, 색상은 공압출 또는 사출 성형 공정을 통해 일반적으로 두께 2.5mm의 표면층에 통합됩니다. 0.5-1.0mm , 피팅의 본체 강도나 내화학성에 영향을 주지 않습니다. 실외 UV 노출이 심한 지역에서는 식별 효율성을 저하시킬 수 있는 변색을 방지하기 위해 UV 안정화 색상 마스터배치를 선택해야 합니다.

시스템 통합 및 선정 전략

선택 보조 재료 시리즈 단독으로 수행해서는 안 되며, 주 배관 시스템과 조화롭게 설계되어야 합니다. 다음은 엔지니어링 실무를 통해 입증된 선택 전략입니다.

총 수명주기 비용 분석 방법

보조 재료 솔루션을 비교할 때 주의는 초기 조달 비용에만 국한되어서는 안 됩니다. 총 수명주기 비용(LCC)을 계산해야 합니다. DN50 화학 파이프라인을 예로 들면 EPDM PTFE 복합 가스켓의 초기 비용은 대략 40% 더 높음 표준 EPDM 개스킷보다 부식성이 높은 작동 조건에서 교체 주기가 6개월에서 3년 이상으로 늘어나 포괄적인 유지 관리 비용이 1년 이상 절감됩니다. 60% .

호환성 매트릭스 검증

미디어-재료 호환성 매트릭스를 설정하는 것은 선택 오류를 방지하는 데 중요한 단계입니다. 예를 들어, 염소 함유 표백제(차아염소산나트륨 농도 >10%)를 운반할 때 EPDM 개스킷은 급속한 노화와 균열을 겪게 되므로 대신 PTFE 또는 FPM 재료가 필요합니다. 80°C 이상의 온수 시스템에서 FPM의 압축 영구 변형율(<15%)은 EPDM(>25%)보다 훨씬 우수하여 장기적인 밀봉 신뢰성을 보장합니다.

표준화 및 재고 최적화

보조 재료 사양을 4개의 기본 직경으로 표준화하는 것이 좋습니다. DN15, DN25, DN50, DN100 —애플리케이션 시나리오의 80% 이상을 다룹니다. 사양 다양성을 줄임으로써 예비 부품 재고 비용을 낮출 수 있습니다. 35%-50% , 긴급 수리 시 자재 동원 시간을 단축합니다. 특수한 작동 조건에서 비표준 요구 사항이 있는 경우에는 예약을 하는 것이 좋습니다. 10%-15% 시스템 설계의 유연성을 보장하는 사용자 정의 비율입니다.
