도금 라인 엔지니어는 문제를 깔끔하게 설명했습니다. 주 분배 헤더가 벽을 따라 흐르고 4개의 스프레이 방울이 동일한 높이에서 동일한 지점(왼쪽에 2개, 오른쪽에 2개)에서 공급되어야 합니다. 2개의 티와 커플링으로 해당 노드를 구축하여 용접 부위와 누출 지점을 두 배로 늘릴 수도 있고, 하나의 피팅으로 이를 수행할 수도 있습니다. 4방향 티(동일한 교차 또는 4방향 피팅으로도 판매됨), 4개의 동일한 크기 개구부를 통해 두 개의 선이 단일 융합 조인트에서 교차하고 분기할 수 있는 플러스 모양의 분기 피팅입니다.
PPH, PPN 및 PVDF 배관 구매자의 경우 짧은 대답은 다음과 같습니다. 적절하게 지정된 동일 교차 절단 조인트 수는 설치 시간을 절약하고 분기 흐름 대칭을 유지하지만 4개의 용접과 4개의 잠재적 실수를 하나의 노드에 집중시킵니다. 재질, 압력등급, 용접방법을 정확하게 일치시켜 가장 깔끔한 브랜치 솔루션입니다. 정확히 수행하는 방법은 다음과 같습니다.
4방향 티는 4개의 배출구(직선형 런 축과 90도 각도의 두 번째 분기 쌍)가 있는 십자형 피팅입니다. 네 개의 개구부가 모두 동일한 직경을 공유하면 동일한 십자가입니다. 하나 이상의 가지가 더 작으면 축소교배가 됩니다. 식물 용어에서 크로스 티(cross tee), 4방향 피팅(four-way Fitting) 및 균등 크로스(equal cross)라는 용어는 모두 동일한 몸체를 나타냅니다.
기능적으로는 두 번째 가지가 있는 티입니다. 표준 티는 메인에서 한 번의 이륙을 제공합니다. 교차는 동일한 노드에서 두 개의 반대 이륙을 제공합니다. 이는 흐름이 대칭으로 분할되어야 하는 곳이나 피팅을 수직으로 쌓지 않고 두 서비스가 교차해야 하는 곳에서 중요합니다. 필요할 때 하나를 지정하십시오:
브랜치 피팅은 미디어를 전달, 연결 및 제어하는 더 넓은 논리 내에 위치합니다. 우리의 개요 플라스틱 파이프 피팅의 주요 기능 그 더 큰 그림을 다룹니다.
십자가는 언제든지 종이에 있는 티로 대체될 수 있습니다. 구매 및 설치 단계에서 장단점은 다음과 같습니다.
| 비교 포인트 | 표준 동등 티 | 4방향 티(이퀄 크로스) |
|---|---|---|
| 오프닝 | 3: 실행과 90° 분기 1개 | 4개: 런과 두 개의 반대 90° 분기 |
| 노드당 융합 조인트 | 세 | 4개 |
| 두 개의 반대 가지에 먹이주기 | 티 2개와 커플링 또는 스풀 피스 | 하나의 피팅, 하나의 용접 순서 |
| 노드의 누출 지점 | 모니터링할 관절이 더 많습니다. | 하나의 컴팩트한 바디에 더 적은 조인트 |
| 자연스러운 역할 | 간단한 단일 이륙 | 다양체, 교차 및 대칭 분할 |
설치 실습의 작업 규칙: 두 가지 모두 실제 임무를 수행할 때 십자가를 선택하십시오. 두 번째 콘센트가 단지 미래일 경우 T자형을 장착하고 단순하게 유지하거나 십자가를 잡고 동일한 재료 및 클래스의 소켓 융합 파이프 캡으로 예비 콘센트를 닫습니다.
재료 선택에 따라 화학적 호환성과 예산이 결정됩니다. 이 피팅 프로그램 뒤에 있는 세 가지 열가소성 수지는 사용 시 매우 다르게 작동합니다.
씰도 같은 결정에 속합니다. 이 시리즈의 유니온 스타일 연결은 EPDM 또는 FPM 엘라스토머와 함께 제공되므로 나중에 고려하기보다는 본체 재질과 함께 씰의 이름을 지정하십시오. 일반 화학 플랜트 및 수처리 업무의 경우 기본 선택은 소켓 융합 1.6MPa 시리즈의 PPH 등가 교차입니다.
β-PPH 이퀄 크로스 소켓 퓨전 피팅 1.6MPa 일반 화학 공장 및 수처리 업무의 경우 1.6MPa 소켓 융합 시리즈의 이 PPH 등가 교차가 기본 선택입니다. 유니언 연결의 EPDM 또는 FPM 씰 옵션을 사용하면 본체 재질과 함께 엘라스토머를 지정할 수 있습니다. 제품보기 → 라인이 산화 매체를 운반하거나 뜨거워지거나 순도가 요구되는 경우 PVDF로 업그레이드하고 실제 공정 조건과 비교하여 시리즈 등급을 확인하세요.
압력 등급은 20°C의 물에 대해 인용됩니다. 이 프로그램의 피팅 시리즈는 1.0 MPa 및 1.6MPa로 나열되어 있으며 파이프 카탈로그는 PPN 및 PVDF의 상위 클래스로 확장됩니다. 시스템의 강도는 가장 약한 구성요소만큼만 강하다는 점을 기억하십시오. 파이프 정격이 1.6MPa이고 교차 정격이 1.0MPa인 경우 노드가 천장을 설정합니다.
그러면 온도가 용량을 감소시킵니다. 계획 수치에 따르면 PP-H 시스템은 60°C에서 공칭 압력의 약 60%를 제공하고 80°C에서는 약 절반을 제공합니다. 정확한 계수는 수지 등급 및 표준에 따라 다르므로 아래 곡선을 참고용으로 취급하고 공급업체 표를 기준으로 최종 값을 확인하세요.
여기서 두 가지 습관이 대부분의 놀라움을 방지합니다. 서로 다른 등급 논리를 가진 시리즈를 혼합하는 대신 파이프, 피팅 및 밸브를 하나의 일치 시스템으로 구입하고, 뜨거운 라인을 승인하기 전에 압력-온도 표를 서면으로 작성하는 것입니다.
크로스는 시리즈의 여타 피팅과 마찬가지로 결합됩니다. 작은 직경과 중간 직경의 핫멜트 소켓 융합 또는 서비스 가능성이 필요한 지점을 위해 예약된 플랜지 어댑터와 유니온을 사용하여 특정 시리즈의 치수에 맞는 짧고 확장된 소켓 맞대기 용접 스타일입니다. 한 노드에 수렴되는 4개의 용접은 위험을 높이므로 작업 순서를 지정합니다.
β-PPH 이퀄 크로스 쇼트 맞대기 용접 피팅 짧거나 확장된 소켓 맞대기 용접 스타일로 결합된 이 교차는 하나의 노드에 4개의 용접을 함께 가져옵니다. 작업 순서를 주의 깊게 정하고 피팅의 높은 강성에 주의를 기울이면 열 이동과 지지 배치를 관리하는 데 도움이 됩니다. 제품보기 → 강성도 주의하세요. 노드는 주변의 파이프보다 단단하므로 다리의 열 이동을 허용하고 분기 배출구에 헤더나 밸브를 걸어 두는 대신 피팅 가까이에 지지대를 배치합니다.
동일한 교차는 런 직경의 4개 개구부 모두를 유지하고 흐름 산술을 단순하게 유지합니다. 리듀싱 크로스는 동일한 본체 내부의 한 분기 쌍을 축소하여 티에 용접된 별도의 리듀서를 절약합니다. 이는 작은 이륙이 더 큰 메인의 주입 지점이나 기구에 공급할 때 편리합니다. 편의성뿐만 아니라 속도를 위한 크기 분기: 너무 작으면 이륙이 제한되고, 너무 크면 비용과 데드 볼륨이 추가됩니다.
β-PPH 리듀싱 크로스 소켓 퓨전 피팅 1.6MPa 이 리듀싱 크로스는 단일 본체 내의 한 분기 쌍을 수축시켜 티에 용접된 별도의 리듀서를 방지합니다. 이는 속도를 위해 선택된 분기 크기를 사용하여 더 큰 메인의 주입 지점이나 장비를 공급하는 작은 이륙에 적합합니다. 제품보기 → 표준 축소 교차로 처리되지 않는 조합은 작업대에서 해결됩니다. 동일한 교차와 축소 직선이 나머지를 덮고 둘 다 재고 카탈로그 항목입니다.
공통 스레드는 부식이 없는 서비스입니다. 플라스틱은 라이닝 손상이나 노드의 녹 없이 공격적이거나 염분을 함유한 매체를 운반하며 순도가 중요한 작업에서 유체에 금속 오염이 없도록 유지합니다.
예. 크로스, 4방향 피팅, 크로스티, 4방향 티는 모두 동일한 플러스 모양의 몸체를 나타냅니다. 동일은 4개의 개구부가 모두 하나의 직경을 공유함을 의미합니다. 감소한다는 것은 하나 이상의 가지가 더 작아진다는 것을 의미합니다.
예. 동일한 재료 및 압력 등급의 소켓 융합 파이프 캡은 예비 분기를 깔끔하게 닫으며 이는 향후 이륙 시 구축하는 일반적인 방법입니다.
시리즈 정격은 20°C의 물에 대해 1.0MPa 및 1.6MPa로 실행되며 온도가 상승함에 따라 감소합니다. 항상 실행 시 정격이 가장 낮은 구성 요소에서 노드 크기를 조정하고 온도 감소를 적용하십시오.
해수 및 양식업의 경우 β-PPH는 비용과 저항성 사이에서 최상의 균형을 제공합니다. 탈이온수 또는 초순수 및 뜨거운 공격성 화학의 경우 PVDF를 지정하십시오.
한 제조업체는 전체 노드를 일치시켜 유지합니다. 2008년부터 장쑤성 동타이에 생산 기지를 두고 원자재 화합물, β-PPH, PPN 및 PVDF 파이프 및 피팅과 그에 맞는 밸브를 생산했으며, 압력 등급과 용접 스타일이 범위 전체에 걸쳐 조정되었습니다. 선 스케치를 보내거나 필요한 직경과 압력 등급을 보내면 팀에서 다음을 통해 시스템에 적합한 동일 또는 감소 교차를 확인합니다. 연락처 페이지 .
용접된 플라스틱 파이프라인은 용접 시 거의 파손되지 않습니다. 무언가가 스레드된 곳에서는 실패합니다. 이러한 패턴은 화학 공장, 수처리 스키드 및 반도체 습식 벤치에서 반복됩니다. β-PPH 또는 PVDF 라인은 수년 동안 조용히 작동한 다음 펌프 포트, 압력 게이지 또는 탱크 노즐의 조인트에서 울음 소리가 나기 시작합니다. 거의 모든 경우에 관련된 피팅은 나사산과의 커플링이며 원인이 피팅 자체인 경우는 거의 없습니다. 나사산 표준, 씰 또는 토크입니다. 짧은 답변: 라인을 다시 열어야 하거나, 나사형 장비에 연결하거나, 금속 하드웨어로 전환해야 하는 경우...
View More도금 라인 엔지니어는 문제를 깔끔하게 설명했습니다. 주 분배 헤더가 벽을 따라 흐르고 4개의 스프레이 방울이 동일한 높이에서 동일한 지점(왼쪽에 2개, 오른쪽에 2개)에서 공급되어야 합니다. 2개의 티와 커플링으로 해당 노드를 구축하여 용접 부위와 누출 지점을 두 배로 늘릴 수도 있고, 하나의 피팅으로 이를 수행할 수도 있습니다. 4방향 티(동일한 교차 또는 4방향 피팅으로도 판매됨), 4개의 동일한 크기 개구부를 통해 두 개의 선이 단일 융합 조인트에서 교차하고 분기할 수 있는 플러스 모양의 분기 피팅입니다. PPH, PPN 및 PVDF 배관 ...
View More3/4인치 암나사 호스 커플링은 일반 파이프 나사산처럼 보일 수 있지만 그렇지 않습니다. 화학물질 투여 스테이션의 유지보수 엔지니어가 PPH 라인의 호스 연결부에서 계속 소리가 난다고 말했을 때 원인은 신속하게 파악되었습니다. 누군가가 FHT 스위블을 NPT 니플에 끼웠기 때문입니다. 피치가 맞지 않았고 조인트에 와셔가 없었습니다. 수리에는 5분 정도 걸렸지만 공장 다용도실에서는 매주 같은 실수가 반복된다. FHT 스레드가 무엇인지, 무엇이 아닌지 아는 것이 플라스틱 배관 시스템의 누출 없는 연결을 향한 첫 번째 단계입니다. FHT 스레드란 ...
View More
제품 사양은 다음과 같습니다: DN15(D20), DN20(D25), DN25(D32), DN32(D40), DN40(D50), DN50(...
View More
제품 사양: DN15(D20), DN20(D25), DN25(D32), DN32(D40), DN40(D50), DN50(D63), DN65...
View More
1. 응력이 완벽하게 분산되고 흐름이 부드러워집니다. 2. 곡률의 특수 설계로 인해 결정화 매체가 모서리에서 쉽게 막히지 않습니다. ...
View More

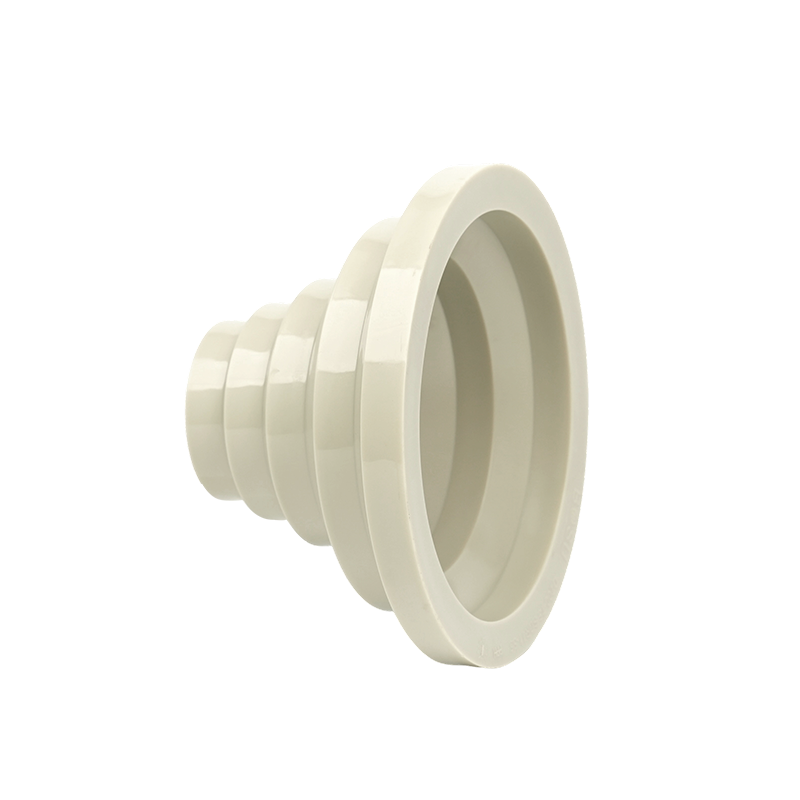

1. β-PPH 바브 헤드는 표준 리듀서에 비해 전체 길이가 짧은 것이 특징인 동심형 리듀서 유형입니다. 고객 요구 사항에 따라 특정 직경...
