배관경, 유량, 유량, 압력의 관계

우선, 유량=유량×파이프 내경×파이프 내경×π¼ 4; 따라서 유속과 유속은 기본적으로 하나를 알면 다른 매개변수를 알아낼 수 있습니다.

그런데 파이프 직경 D와 파이프 내부 압력 P를 알면 유량을 계산할 수 있나요?

대답은: 아직 파이프 안의 유체의 유속과 유속을 찾을 수 없다는 것입니다. 파이프 끝에 밸브가 있고 닫히면 파이프에 압력 P가 있고 파이프의 유량은 0이라고 상상해보십시오.

따라서 튜브 내 유속은 튜브 내 압력에 의해 결정되는 것이 아니라 경로를 따라 튜브 내 압력의 하향 기울기에 의해 결정됩니다. 따라서 파이프의 유량과 유량을 구하려면 반드시 파이프의 길이와 파이프 양쪽 끝의 압력차가 얼마인지 명시해야 합니다.

배관 내 압력과 유량의 관계가 정성 분석 관점에서 정비례한다면, 즉 압력이 클수록 유량도 커집니다. 유량은 유량에 단면을 곱한 것과 같습니다. 파이프의 모든 부분에 대해 압력은 한쪽 끝에서만 발생합니다. 즉, 압력의 방향은 단방향이며 압력 방향의 출구에서 닫히면 (밸브가 닫혀 있음) 파이프 내의 유체가 금지 상태가 됩니다. 출구가 열리면 유량은 파이프의 압력에 따라 결정됩니다.

정량적인 분석을 위해서는 압력계, 유량계를 설치하거나 수력학적 모델 실험을 통해 유량을 측정하는 것이 가능합니다. 압력관 유동의 경우 계산을 통해서도 구할 수 있으며 계산 단계는 다음과 같습니다.

1. 파이프라인의 비저항 S를 계산합니다. 오래된 주철관이거나 오래된 강철관인 경우 Shevelev의 공식을 사용하여 파이프라인의 비저항 s=0.001736/d^5.3을 계산하거나 s=10.3n2/d^5.33을 사용하여 계산하거나 관련 표를 확인할 수 있습니다.

2. 파이프라인의 두 끝 사이의 수두 차이 H=P/(ρg)를 결정합니다. 수평 낙차 h가 있는 경우(파이프라인의 시작 끝이 끝보다 h 높다는 의미) H=P/(ρg)h

공식에서: H: m 단위; P: 파이프 양쪽 끝의 압력차(특정 구간의 압력이 아님), P는 Pa 단위입니다.

3. 유량 Q를 계산합니다. Q = (H/sL)^(1/2)

4, 유량 V=4Q/(3.1416 * d^2)

여기서: Q —— 유속(m^3/s);

H —— 파이프의 시작 부분과 끝 부분의 수두 차이(m);

L —— 파이프 시작부터 끝까지의 길이(m)

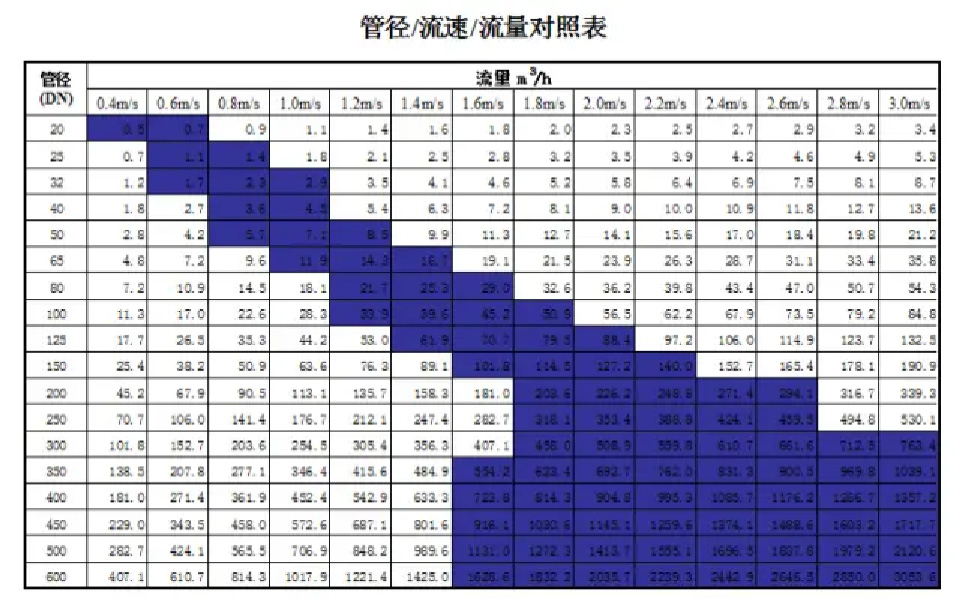

참고: 맨 윗줄은 유속입니다.

위 표의 중앙에 있는 큰 데이터가 트래픽입니다.

가장 왼쪽 행은 수도관의 공칭 직경입니다.

질문: "유량이 너무 많으면 어떤 것을 선택해야 합니까?"

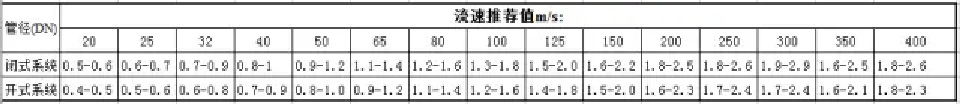

서두르지 마세요... 아래 표를 보세요 (개방형 시스템과 폐쇄형 시스템의 차이가 있습니다)
